YC2-DT系列磨浆机专用电容起动异步电动机点击次数：47550 次
产品简介及技术参数：
概述：
YC2-DT系列电动机是全封闭自扇冷式单相电容起动异步电动机。是我公司根据磨浆机市场而开发的防水专用系列电机。具有结构简单，运行安全可靠，维护方便，技术经济指标优异等特点。
该系列电动机端盖、轴伸处专业防水设计，可以有效防水，用于驱动防护性能高要求的磨浆机专用设备上。
工作条件：
YC2-DT系列电动机在环境温度不超过40℃，海拔不超过1000米的条件下，能按额定功率连续运行。
额定电压：220V
额定频率：50Hz
工作方式：S1
绝缘等级：E级
防护等级：IP44
冷却方式：IC 411
安装及结构型式
机座号71、90：(IM)B5
技术数据：
| 型号 | 额定功率(KW) | 额定电流(A) | 额定转速(r/min) | 效率(%) | 功率因数(cos￠) | 堵转电流 | 堵转转矩/额定转矩 | 最大转矩/额定转矩 | 噪声dB(A) |
| 同步转速 3000转/分 2极 | |||||||||
| YC27122-DT | 0.55 | 4.7 | 2800 | 68 | 0.79 | 29 | 2.8 | 18 | 75 |
| YC290S-2-DT | 1.1 | 8.7 | 2800 | 72 | 0.80 | 60 | 2.5 | 78 | |
| YC290L-2-DT | 1.5 | 11.4 | 2800 | 74 | 0.81 | 80 | 2.5 | 83 | |
| YC290L2T-2-DT | 2.0 | 15 | 2800 | 75 | 0.81 | 120 | 2.2 | 83 | |
| YC290L3-2-DT | 2.2 | 16.5 | 2800 | 75 | 0.81 | 120 | 2.2 | 83 | |

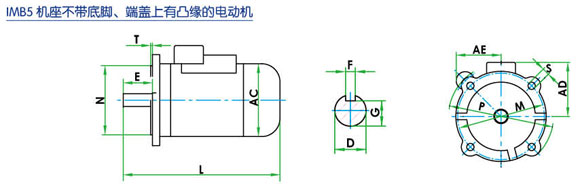

IMB5 安装形式及外形尺寸
| 机座号 | 安装尺寸 | 外形尺寸不大于 | ||||||||||||||
| D | E | F | G | M | N | P | R | T | S | AC | AD | AE | L | |||
| 71 | 16 |
+0.008 -0.003 |
32 | 5 | 11 | 130 | 130 |
+0.014 -0.011 |
195 | 0 | 3.5 | 12 | 145 | 140 | 95 | 275 |
| 90S(小凸缘) | 24 |
+0.009 -0.004 |
40 | 8 | 20 | 165 | 130 |
+0.014 -0.011 |
200 | 0 | 4 | 12 | 185 | 160 | 120 | 300 |
| 90L(小凸缘) | 320 | |||||||||||||||
| 90L2T、3(小凸缘) | 400 | |||||||||||||||
| 90S(大凸缘) | 24 |
+0.009 -0.004 |
40 | 8 | 20 | 200 | 180 |
+0.014 -0.011 |
230 | 0 | 4 | 11 | 185 | 160 | 120 | 300 |
| 90L(大凸缘) | 320 | |||||||||||||||
| 90L2T、3(小凸缘) | 400 | |||||||||||||||
