Y-DT系列磨浆机专用三相异步电动机点击次数：47155 次
产品简介及技术参数：
概述：
Y-DT系列电动机是全封闭自扇冷式鼠笼型三相异步电动机，是Y系列电动机的结构派生品，具有高效、节能、起动转矩高、噪音低、振动小、运行安全可靠等优点。
Y-DT系列电动机为磨浆机专用电动机，端盖、轴伸处专业防水设计，用于驱动防护性能要求高的磨浆机专用设备上。
工作条件：
Y-DT系列电动机在环境温度不超过40℃，海拔不超过1000米的条件下，能按额定功率连续运行。
接线方法：功率在3KW及以下者为Y接法，其他功率均为△接法。
额定电压：380V
额定频率：50Hz
工作方式：S1
绝缘等级：B级
防护等级：IP44
冷却方式：IC 411
安装及结构型式
机座号100～132：(UN)B5
技术数据：
| 型号 | 额定功率 | 额定电流(A) | 额定转速(r/min) | 效率(%) | 功率因数(cos￠) | 堵转电流/额定电流 | 堵转转矩/额定转矩 | 最大转矩/额定转矩 | 噪声dB(A) | 重量(kg) | |
| (KW) | (HP) | ||||||||||
| Y100L-2-DT | 3 | 4 | 6.4 | 2880 | 82.6 | 0.87 | 7.0 | 2.2 | 2.3 | 79 | 33 |
| Y100L3-2-DT | 4 | 5.5 | 8.2 | 2890 | 84.2 | 0.87 | 7.0 | 2.2 | 2.3 | 79 | 39 |
| Y112M-2-DT | 4 | 5.5 | 8.2 | 2890 | 84.2 | 0.87 | 7.0 | 2.2 | 2.3 | 79 | 45 |
| Y112M1T-2-DT | 4 | 5.5 | 8.2 | 2890 | 84.2 | 0.87 | 7.0 | 2.2 | 2.3 | 79 | 45 |
| Y112M2-2-DT | 5.5 | 7.5 | 11.1 | 2890 | 85.7 | 0.88 | 7.0 | 2.2 | 2.3 | 83 | 52 |
| Y132S1-2-DT | 5.5 | 7.5 | 11.1 | 2900 | 85.7 | 0.88 | 7.0 | 2.0 | 2.3 | 83 | 64 |
| Y132S2-2-DT | 7.5 | 10 | 15 | 2900 | 87 | 0.88 | 7.0 | 2.0 | 2.3 | 83 | 70 |

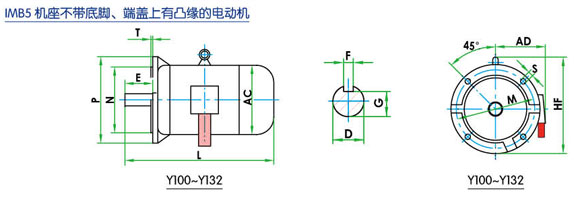

IMB5 安装形式及外形尺寸
| 机座号 | 极数 | 安装尺寸 | 外形尺寸不大于 | |||||||||||||||
| D | E | F | G | M | N | P | R | T | S | 凸缘孔数 | AC | AD | AE | L | ||||
| 100L | 2 | 28 |
+0.009 -0.004 |
50 | 8 | 24 | 215 | 180 |
+0.014 -0.011 |
250 | 0 | 4 | 15 | 4 | 215 | 180 | 245 | 380 |
| 112M | 240 | 190 | 265 | 400 | ||||||||||||||
| 132S | 38 |
+0.018 +0.002 |
50 | 10 | 33 | 265 | 230 |
+0.016 -0.013 |
300 | 0 | 4 | 15 | 4 | 275 | 210 | 315 | 450 | |
